焊接用混合氣體 二氧化碳-氧_氬HG_T 4984-2016
2019-6-22 13:53:44
一、范圍
本標準規定了二氧化碳－氧／氬混合氣體的技術要求，制備，檢驗規則，試驗方法以及包裝、標志、 貯運和安全警示。
本標準適用千由工業液體二氧化碳、純氧和純氬為原料制備而成的二氧化碳－氧／氬混合氣體， 該混合氣體主要用作焊接保護。
二、技術要求
1、工業液體二氧化碳
應符合GB/T6052中純度為99.9x10-2(體積分數）產品的要求。
2、純氧
應符合GB/T 14599中純氧的要求。
3、純氬
應符合GB/T 4842中純氬的要求。
2 二氧化碳－氧／氬混合氣體

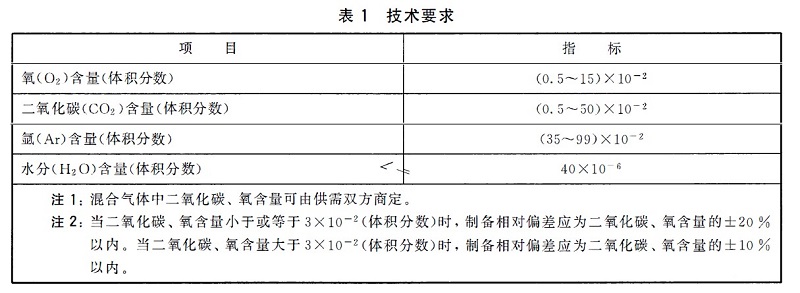

二氧化碳－氧／氬混合氣體的技術要求應符合表1的規定。
三、瓶裝二氧化碳－氧／氬混合氣體的制備
1、稱量法
制備原理應符合GB/T 5274的規定。稱量用的天平應具有合適的量程， 能稱量氣瓶的質量， 并且該天平還要有合適的靈敏度， 以滿足稱量質量較小氣體的要求。
2、壓力法
制備原理應符合GB/T 14070的規定。測量用的壓力表應具有合適的量程，精度應不低于0.4級， 或使用相同精度的數字顯示壓力表。
四、管道輸送的二氧化碳－氧／氬混合氣體的制備
制備原理應符合GB/T 5275.7的規定。可以使用質量流量計，也可以使用體積流量計。
試驗方法
五、二氧化碳、氧含量的測定
1、儀器
采用配備熱導檢測器的氣相色譜儀測定二氧化碳－氧／氬混合氣體中的二氧化碳、氧含量，要求儀器對二氧化碳、氧的檢測限為0.05X10-2 (體積分數）。
2、原理
當二氧化碳－氧／氬混合氣體經色譜柱分離后進入熱導檢測器時，由于二氧化碳、氧、氬熱導率和 含量的不同，會從熱敏原件上帶走不同的熱量而引起其阻值的變化，在測量電橋的輸出端會有相應的信號輸出，由此測定二氧化碳、氧含量。
3、測定條件
3. 1 載氣
高純氬。流量參照相應的儀器說明書。
3. 2 色譜柱
色譜柱I: 長約2m、內徑2mm的不銹鋼柱，內裝粒徑為0.18 mm~O. 25 mm的硅膠，或其他等效色譜柱。該柱用于分析二氧化碳含量。
色譜柱II: 長約2m、內徑2mm的不銹鋼柱，內裝粒徑為0.18 mm~O. 25 mm的13X分子篩或 5A分子篩，或其他等效色譜柱。該柱用于分析氧含量。
3. 3 氣體標準樣品
采用二氧化碳、氧含量與樣品氣中二氧化碳、氧含量相近的氣體標準樣品，其平衡氣為氬氣。
六、包裝、標志和貯運
1、二氧化碳－氧／氬混合氣體的充裝及貯運應符合GB 190和《氣瓶安全技術監察規程》《氣瓶安 全監察規定》《危險貨物運輸規則》的相關規定。
2、包裝二氧化碳－氧／氬混合氣體的氣瓶應符合GB 5099的規定，瓶閥出氣口連接型式應符合 GB 15383的規定， 氣瓶標簽應符合GB 16804、GB 15258規定的要求。
3、應防止瓶口被污染和泄漏。
4、二氧化碳－氧／氬混合氣體的充裝應符合GB 14194的相關規定。
5、二氧化碳－氧／氬混合氣體的氣瓶的漆色應為銀灰色， 瓶頸和瓶肩上用鋁白色和藍色的色環標注， 瓶體上應用藍色的文字標注“二氧化碳－氧／氪混合氣體”字樣。
6、瓶裝二氧化碳－氧／氬混合氣體的最高充裝壓力20℃時不應超過氣瓶的公稱壓力。返廠氣瓶的余壓不應低于0.2MPa。使用精度不低千1.6級的壓力表或數字顯示壓力表測量氣體壓力。
